【布鲁雅·广西】轻钢别墅用材 · 玻璃纤维棉

2019-07-12  来自: 广西布鲁雅建筑工程有限公司 浏览次数:32

玻璃纤维棉·生产工艺

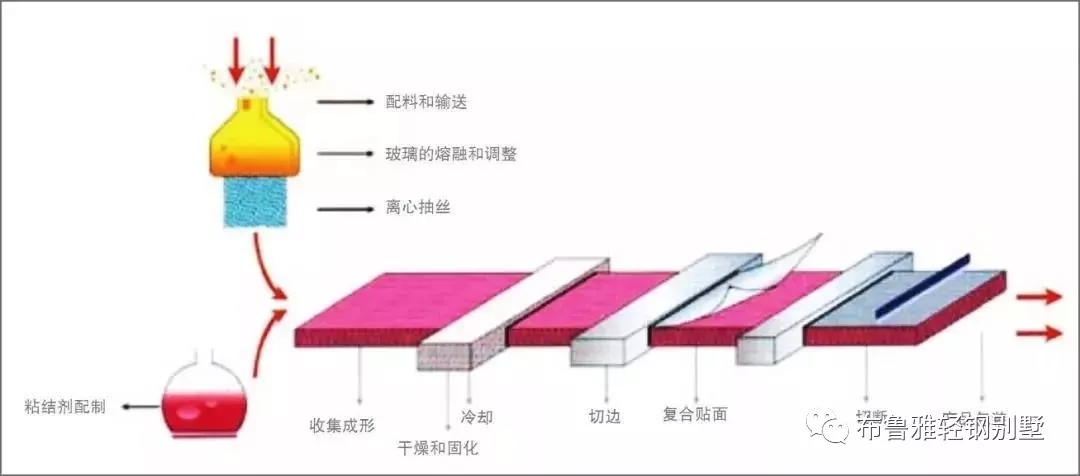

      玻璃棉是以玻璃和石英砂为主要原料,与多种助剂按一定比例配制成混合料,在熔窖中熔化成玻璃溶液,玻璃溶液经由前炉铂金漏板形成稳定的液流,再流经纺丝机到达侧壁有小孔的高速旋转的离心器里,在离心力的作用下,玻璃溶液被甩成一次纤维。

       其后,在高速喷出的混合气体作用下,一次纤维被牵拉成玻璃纤维,玻璃纤维降落到集棉网带的同时,喷洒粘结剂和憎水剂,再经压实、固化、横切、纵切形成一定规格的产品,并可以根据客户要求,在生产线上复合防潮保护层,最后压缩捆包、装箱入库

玻璃纤维棉



 玻璃纤维棉·保温隔热

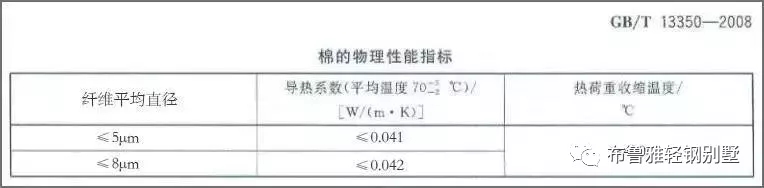

     玻璃棉渣球含量低,均匀的细长纤维交叉分布,极 大的降低了产品导热系数,具有优越的保温隔热性能。

玻璃纤维棉

    玻璃棉渣球含量低,均匀的细长纤维交叉分布,极 大的降低了产品导热系数,具有优越的保温隔热性能

玻璃纤维棉



玻璃纤维棉·吸音降噪

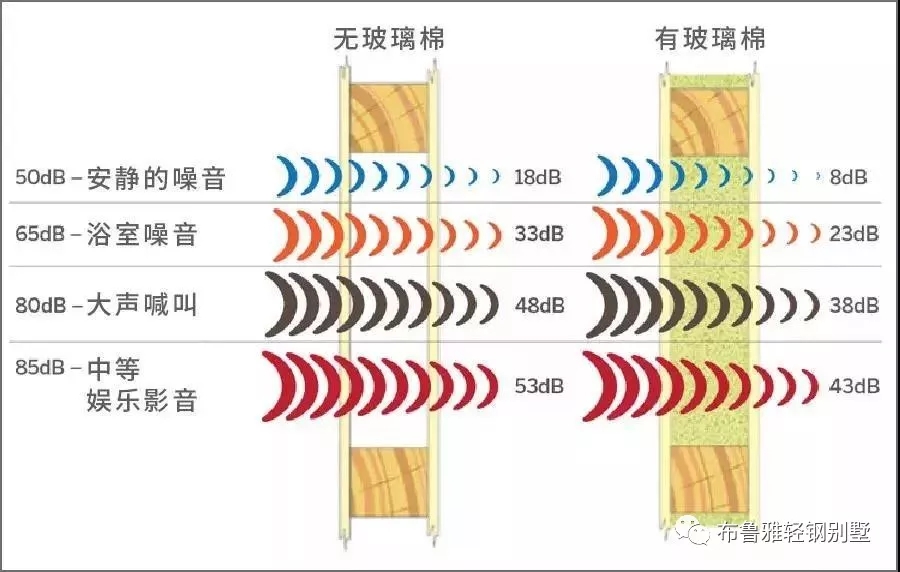

玻璃棉内部存在大量微小的孔隙,是典型的多孔性吸声材料,具有良好的吸声特性。声波能顺着孔隙进入材料内部,引起空隙中空气分子的振动,由于空气的粘滞阻力和空气分子与孔隙壁的摩擦,声能转化为热能而损耗。

空气流阻是影响玻璃棉吸声性能的重要因素。流阻太小,说明材料稀疏,空气振动容易穿过,吸声性能下降;流阻太大,说明材料密实,空气振动难以传入,吸声性能亦下降。


玻璃纤维棉



玻璃纤维棉·A级防火


现行标准中,建筑保温材料防火分4个等级:

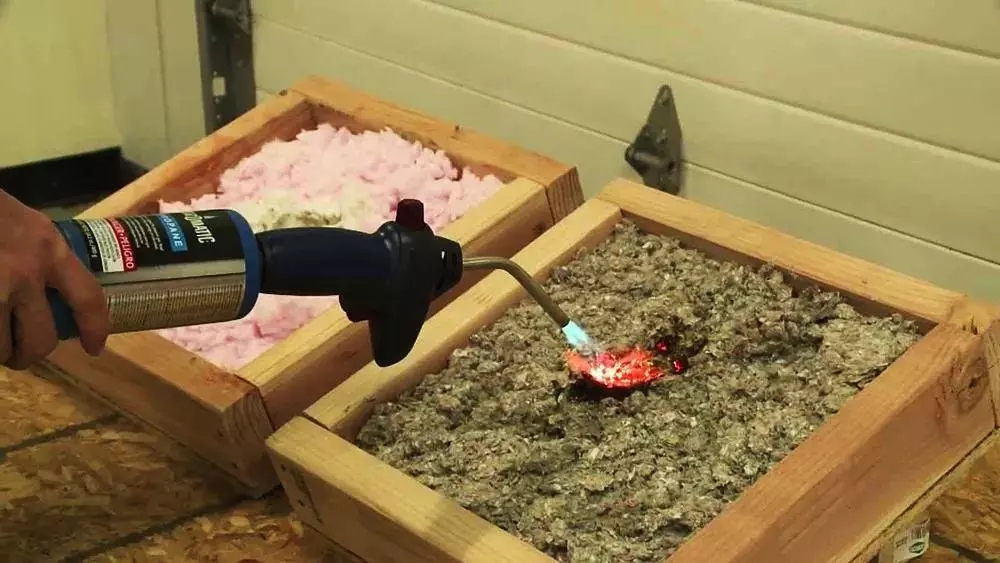

A级(不燃)、B1级(难燃)、B2级(可燃)、和B3级(易燃)。玻璃棉属于无机不燃材料,防火达到A级。


玻璃纤维棉



玻璃纤维棉·高温稳定


热荷重收缩温度,是指在一定荷重下加热,厚度收缩10%对应的温度。在此温度下,材料的尺寸、机械性能及热性能没有超出允许范围的变化,即能够保证正常使用的最高温度。

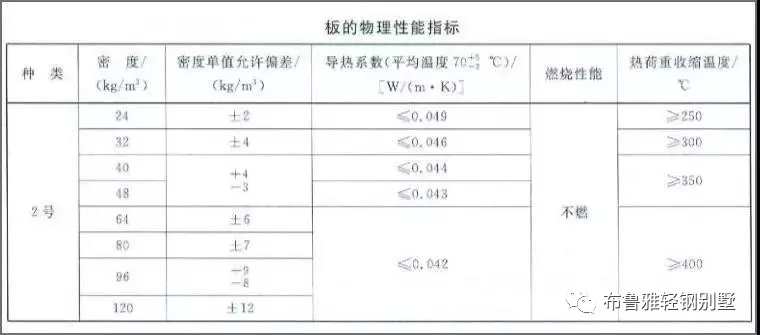

玻璃棉因形态及密度不一样,热荷重收缩温度会有所不同。例如,玻璃棉板8μm直径,密度为24kg/m³时,热荷重收缩温度≥250℃;而当玻璃棉板密度为64kg/m³时,热荷重收缩温度可以达到≥400℃。

玻璃棉卷毡、玻璃棉带、玻璃棉毯、玻璃棉管壳等不同形态的产品,该项参数值也会出现差异。

玻璃纤维棉



玻璃纤维棉·憎水处理

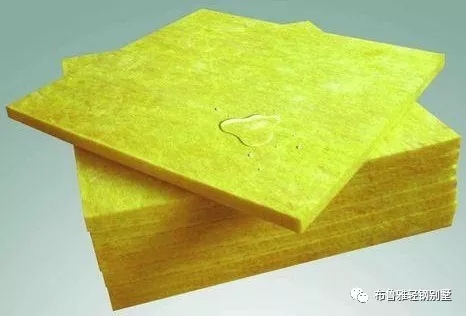

纤维类保温材料,如玻璃棉制品、矿岩棉制品等基本上均不憎水,但经憎水处理后,其憎水率可达到90%以上甚至更高。目前改性有机硅类憎水剂是较通用的憎水剂,它的憎水原理是利用有机硅化合物与无机硅酸盐材料之间较强的化学亲和力,来有效的改变硅酸盐材料的表面特性,憎水率可以达到98%及以上。

玻璃纤维棉



玻璃纤维棉·安全环保


     玻璃棉是以玻璃和石英砂为主要原料制成的无机类保温材料,建筑废料可循环使用,是绿色建材产品。传统的玻璃棉制品采用酚醛树脂作为主要粘结剂,不可避免地会在玻璃棉中有游离甲醛、苯酚等有害物质存在,但其甲醛含量符合目前的国内标准,可以放心使用。

玻璃纤维棉

玻璃纤维棉


版权说明:本网站的内容,部分来自“多个网站”,版权归原作者所有,如涉及作品内容、版权、和其他问题,请与本网站客服联系,我们将在第一时间删除内容!

关键词: 玻璃纤维棉   轻钢别墅   轻钢别墅代理

广西布鲁雅建筑工程有限公司,专业从事装配式钢结构房屋智造,集科研、设计、技术、咨询、安装、销售为一体化的新型综合服务公司。有意向的客户请咨询我们,联系电话:400-8558-657

CopyRight © 版权所有: 广西布鲁雅建筑工程有限公司 技术支持:商友科技 网站地图 XML 备案号:桂ICP备19006713号-1

本站关键字: 广西轻钢别墅 广西轻钢别墅厂家 广西轻钢别墅加盟 广西轻钢别墅报价 广西轻钢别墅案例 广西布鲁雅建筑工程有限公司


扫一扫访问移动端
在线客服 ×
您好!请问有什么可以帮助您的吗?
服务热线

400-855-8657
